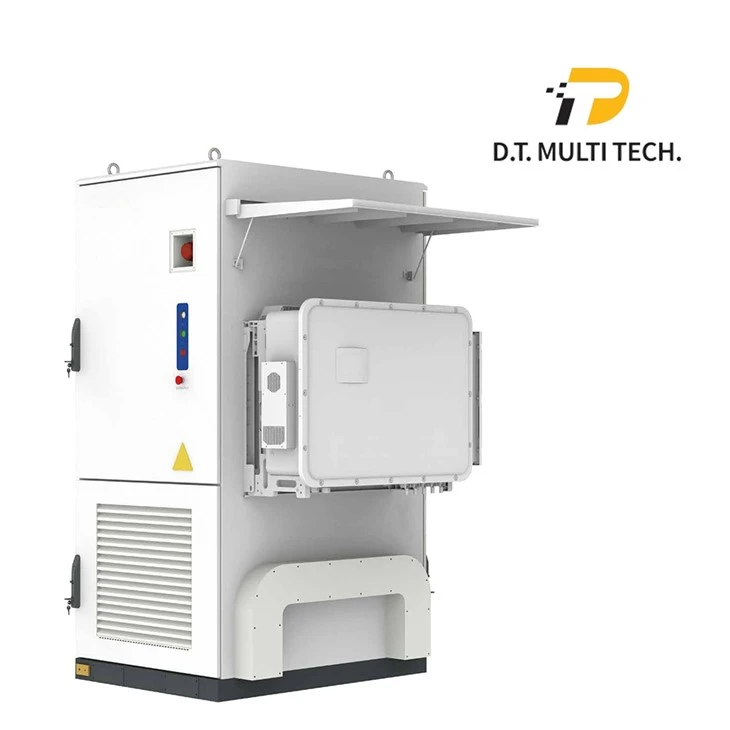

کابینت هیبریدی-خنک‌شده با مایع
این سیستم ذخیره سازی انرژی تجاری حول یک ساخته شده استمعماری کابینت هیبریدی مایع-, با هدف-طراحی شده برای پروژه‌های ذخیره‌سازی انرژی تجاری و صنعتی (C&I). با ادغام سیستم باتری، اینورتر هیبریدی، ورودی PV، EMS و مدیریت حرارتی در یک کابینت آزمایش‌شده در کارخانه، رابط‌های سیستم را کاهش می‌دهد و خطرات یکپارچه‌سازی سایت را به حداقل می‌رساند.
سیستم پشتیبانی می کندتوان خروجی ۷۵ کیلووات تا ۱۲۵ کیلووات با ظرفیت انرژی تا ۲۶۱ کیلووات ساعت، ارائه چگالی توان بالا در فضای فشرده. خنک‌کننده مایع پیشرفته عملکرد پایدار را تحت بار مداوم و دمای بالای محیط تضمین می‌کند و آن را به ویژه برای کاربردهایی مانند تراشیدن پیک، بهینه‌سازی مصرف خود{1} PV، توان پشتیبان و تعامل شبکه مناسب می‌کند. برای پیمانکاران EPC، یکپارچه‌سازان سیستم و توسعه‌دهندگان پروژه، این امر به استقرار سریع‌تر، عملکرد قابل پیش‌بینی و راه‌حلی مقیاس‌پذیر بهینه‌شده برای عملیات تجاری بلندمدت ترجمه می‌شود.
یکپارچه سازی اینورتر هیبریدی پیشرفته
در مقایسه با سیستم‌های ذخیره‌سازی انرژی تجاری معمولی که بر ترکیب ساده باتری و PCS تمرکز دارند، این راه‌حل با تاکید بیشتر برادغام اینورتر هیبریدی. سیستم پشتیبانی می کندعملکرد PV، شبکه و باتری در یک پلت فرم واحد، اجازه می دهد انرژی به صورت پویا مطابق با نمایه های بارگذاری سایت و شرایط شبکه مدیریت شود.
معماری اینورتر ترکیبی داخلی-، همراه با چندین کانال MPPT و محدوده ولتاژ PV گسترده، تنظیمات آرایه PV انعطاف پذیر را امکان پذیر می کند و استفاده کلی از انرژی خورشیدی را بهبود می بخشد. این سیستم را با توپولوژی‌های مختلف سیستم تجاری و صنعتی سازگار می‌کند، خواه یک مدل PV-اولین-خود مصرفی، تراشیدن پیک با تعامل شبکه، یا عملیات ترکیبی با نیازهای پشتیبان باشد.
داده های محصولات
| کابینت باتری | |||||
| نوع سلول | LFP / 314 Ah | ||||
| پیکربندی بسته | 52.25 کیلووات ساعت / IP52S | ||||
| پیکربندی سیستم | 261 کیلووات ساعت / IP260S | ||||
| ولتاژ DC نامی | 832V | ||||
| محدوده ولتاژ DC | 728 ~ 936 V | ||||
| حداکثر نرخ شارژ/تخلیه | 0.5P | ||||
| حداکثر عمق تخلیه | 100٪ (2 ± 25 درجه) | ||||
| چرخه زندگی | بزرگتر یا مساوی 8000 سیکل | ||||
| ورودی PV | |||||
| حداکثر توان ورودی | 150 کیلو وات | 160 کیلو وات | 200 کیلو وات | 200 کیلو وات | 250 کیلو وات |
| محدوده ولتاژ PV | 150 ~ 950 V | ||||
| MPPT | 10 | ||||
| حداکثر جریان ورودی | 42A*10 | ||||
| سمت AC | |||||
| توان خروجی نامی | 75 کیلو وات | 80 کیلو وات | 99.9 کیلو وات | 100 کیلو وات | 125 کیلو وات |
| ولتاژ نامی AC | 400 V | ||||
| محدوده ولتاژ AC | ±15% | ||||
| نوع شبکه | 3W+N+PE | ||||
| فرکانس رتبه بندی شده | 50 هرتز / 60 هرتز | ||||
| ضریب قدرت | 0.99/-0.8 - +0.8 | ||||
| THDi | کمتر یا مساوی 3% | ||||
| نسبت DC | <0.5% Ipn | ||||
| ژنرال | |||||
| حداکثر بهره وری رفت و برگشت | 0.9 | ||||
| ارتباط | Modbus TCP/IP | ||||
| سیستم اطفاء حریق | آئروسل | ||||
| رتبه ورود | IP55 | ||||
| خنک کننده | خنک کننده مایع + خنک کننده هوای اجباری | ||||
| دمای عملیاتی | -25 درجه ~ 55 درجه (در حال تغییر بعد از 45 درجه) | ||||
| رتبه بندی ضد خوردگی | C4 (C5 اختیاری) | ||||
| رطوبت | 0~95% RH (غیر متراکم) | ||||
| ارتفاع | 3000 متر (بالای 2000 متر) | ||||
| ابعاد (W*D*H) | 1050*1350*2400 میلی متر | ||||
| وزن | 2600 کیلوگرم | ||||
| ایمنی/EMC | UN38.3، IEC62619، IEC63056، IEC62477-1، IEC61000-6-2/4 | ||||
| کد شبکه | EN50549-1/-10، EN50549-2/-10، G99، VDE4105، NRS097، C10/11 | ||||
سیستم خنک کننده مایع پیشرفته
مدیریت حرارتی یکی از مهم ترین عوامل موثر بر عملکرد و طول عمر یک سیستم ذخیره سازی انرژی تجاری است. این کابینه الفسیستم خنک کننده مایع همراه با خنک کننده هوای اجباری، به طور خاص برای برنامه‌های کاربردی C&I-پرقدرت و طولانی- طراحی شده است.
طراحی خنک کننده بهینه به سیستم اجازه می دهد تا به طور قابل اعتماد در زیر کار کنددمای محیط بالا و شرایط بار مداوم، آن را برای محیط های صنعتی که چالش های حرارتی رایج هستند، مناسب می کند. حتی در طول دوره های اوج شارژ و دشارژ، سیستم باتری در محدوده عملکرد ایمن و کارآمد باقی می ماند.
- برای پیمانکاران EPC و صاحبان پروژه، این به این معنی است:
- عمر چرخه باتری طولانی تر
- کاهش عملکرد در طول زمان
- فرکانس تعمیر و نگهداری کمتر و ریسک عملیاتی
- در دسترس بودن سیستم بهبود یافته برای برنامه‌های درآمدزایی-مانند پیک اصلاح و پاسخ به تقاضا
با ادغام خنک‌کننده مایع در سطح سیستم، این سیستم ذخیره‌سازی انرژی تجاری قابلیت اطمینان بالاتر، عملکرد قابل پیش‌بینی و هزینه کل مالکیت کمتری را در طول چرخه عمر پروژه ارائه می‌دهد.
معماری هیبریدی خنک-مایع ادغام بالا-
برخلاف سیستم‌های ذخیره‌سازی انرژی تجاری معمولی که به PCS و کابینت‌های باتری جدا شده تکیه می‌کنند، این راه‌حل از یکمعماری هیبریدی خنک-مایع یکپارچه-بالاترکیبی از سیستم باتری، اینورتر هیبریدی، ورودی PV، EMS و مدیریت حرارتی در یک کابینت واحد. این طراحی به طور قابل توجهی پیچیدگی سیستم و حجم کار مهندسی سایت را کاهش می‌دهد، که یک نگرانی کلیدی برای پیمانکاران EPC و صاحبان پروژه است.
با ادغامخنک کننده مایع با خنک کننده هوای اجباری، سیستم دمای عملیاتی پایداری را حفظ می کند و انحراف دمای سلول را تا 3 درجه محدود می کند، حتی تحت عملکرد مداوم-قدرت بالا. این به طور مستقیم ثبات باتری را بهبود می بخشد، عمر چرخه را افزایش می دهد و قابلیت اطمینان سیستم را در دراز مدت افزایش می دهد. در عین حال، محدوده وسیع ورودی PV و طراحی چند{5}}MPPT امکان پیکربندی آرایه PV انعطاف پذیر را فراهم می کند و امکان استفاده کارآمد از تولید خورشیدی را در پروژه های تجاری فراهم می کند.
در مقایسه با سیستم‌های باتری سنتی{0}}خنک‌شده با هوا یا مدولار، اینسیستم ذخیره سازی انرژی تجاریچگالی انرژی بالاتر، نصب ساده‌تر و عملکرد قابل پیش‌بینی‌تر را در طول چرخه عمر کامل پروژه ارائه می‌کند، و به ویژه برای کاربردهای تجاری و صنعتی که قابلیت اطمینان، سطح یکپارچه‌سازی و هزینه کل مالکیت حیاتی هستند، مناسب است.
سوالات متداول
س: این سیستم ذخیره انرژی تجاری برای چه کاربردهایی طراحی شده است؟
پاسخ: این سیستم به طور خاص برای کاربردهای تجاری و صنعتی (C&I) از جمله تراشیدن پیک، مصرف{0}خود PV، توان پشتیبان، پاسخ به تقاضا، ایستگاه های شارژ EV و پروژه های انرژی توزیع شده طراحی شده است. هم برای سیستم‌های{2}مرتبط شبکه و هم برای سیستم‌های PV + باتری هیبریدی مناسب است.
س: عمر چرخه باتری مورد انتظار چقدر است؟
پاسخ: در شرایط استاندارد کاری (2 ± 25 درجه، عمق تخلیه 100٪)، سیستم باتری بیش از یا برابر با 8000 چرخه را ارائه می دهد، که آن را برای عملیات تجاری طولانی مدت با عملکرد قابل پیش بینی مناسب می کند.
س: ایمنی آتش نشانی در سیستم چگونه است؟
A: این سیستم یک سیستم اطفاء حریق آئروسل را ادغام می کند و پاسخ سریع و محافظت در برابر آتش موثر را در داخل کابینت بدون آسیب رساندن به قطعات الکترونیکی ارائه می دهد.
س: آیا می توان چند کابینت را به صورت موازی وصل کرد؟
ج: بله. این سیستم دارای طراحی ماژولار و قابل ارتقا است که از عملیات موازی پشتیبانی می‌کند و امکان افزایش ظرفیت و توان را برای برآورده کردن نیازهای رو به رشد پروژه فراهم می‌کند.
س: سیستم با چه گواهینامه ها و استانداردهایی مطابقت دارد؟
A: این سیستم با استانداردهای اصلی بین المللی، از جمله UN38.3، IEC 62619، IEC 63056، IEC 62477-1، IEC 61000-6-2 / 6-4 و غیره مطابقت دارد. اطمینان از ایمنی، انطباق EMC و کاربرد جهانی پروژه.
